Fibretherm и FibreBag - системы определения сырой клетчатки, ADF и NDF

Технология FibreBag, разработанная компанией «Gerhardt» нарушает новый базис классического анализа клетчатки по Вендеру. Определение клеточной структуры веществ в соответствии с ван Сестом проводится предельно просто. По сравнению с классическим методом с использованием стеклянных изделий метод предложенный «Gerhardt» более компактный, позволяет экономить энергию и расход химических реагентов. Несмотря на отличия, соответствие метода гарантировано.

FibreBag имеет много преимуществ по сравнению со стандартным методом. Многочисленные образцы можно разрушать и фильтровать одновременно, что предельно ускоряет анализ. Все эти преимущества крайне существенны для лабораторий с высоким числом проб.

Процесс с контролируемой стадией кипения и уникальной, высоко точной фильтрацией через ячейки FibreBags гарантирует высоко точный результат.

Метод FibreBag

Перед анализом каждая проба в Fibre Bag взвешивается. Как и при проведении традиционного метода, для всех проб проходят стадии кипения и фильтрации, но теперь они протекают одновременно для всех образцов.

При определении содержания сырой клетчатки, нерастворимые в серной кислоте и щелочи вещества остаются в Fibre Bag. Остаток высушивается, взвешивается и далее сжигается. Разница между содержимым озоленной пробы, нерастворимого остатка по отношению к первоначальному весу пробы и есть содержание сырой клетчатки.

При выполнении определений ADF или NDF образец обрабатывают соответствующим детергентом, остающиеся субстанции клеточной культуры определяются в соответствии с методикой. Вычисление аналогично как для определения сырой клетчатки.

Т.к. все анализы аналогичны классическим методам, предельно важно соблюдать время кипения и также проводить взвешивание с максимальной точностью./p>

Технические характеристики Fibretherm

Характеристика Значение
Тип нагревателя Инфракрасная керамическая плитка
Емкость для кипячения 1,8 л
Подключение охлаждающей воды 2 х 3,4 дюйма
Давление охлаждающей воды 0,5 - 10 бар
Расход охлаждающей воды 5 л/мин
Давление сжатого воздуха 4 - 5 бар
Напряжение 230 В
Частота 50/60 Гц
Мощность 1900 Вт
Размеры 340 х 640 х 860 мм
Вес 42 кг

Информация для заказа

Артикул Наименование Описание
13-0026 FT 12 Автоматическая 12-местная установка Fibretherm, комплект с реакционным сосудом, ручкой, 12 стеклянных расширителей, поддон для капель, шланги.
10-0128 RF Пакеты FibreBag, 100 пакетов, малый размер пор, для определения сырой клетчатки.
10-0127 ADF Пакеты FibreBag, 100 пакетов, малый размер пор, для определения ADF/NDF.
10-0124 SPF Стеклянный расширитель
13-0042 FTK 3 Комплект канистр для хранения Fibretherm, 3 x 20 литров с автоматическим датчиком уровня.
13-0040 FTK 2 Комплект канистр для хранения Fibretherm, 2 x 20 литров с автоматическим датчиком уровня.
13-0043 FTK 3/1 Комплект канистр для хранения Fibretherm, 3 x 10 литров с автоматическим датчиком уровня.
13-0041 FTK 2/1 Комплект канистр для хранения Fibretherm, 2 x 10 литров с автоматическим датчиком уровня.

Также компания Gerhardt предлагает 2 ручные простые установки, в которых оператор вручную проводит кипячение и фильтрацию. Пакеты FibreBag следует заказывать отдельно.

Артикул Наименование Описание
10-0013 FBS 6 Система FibreBag 6-местная, состоит из: 1 x одноместного нагревателя 450 Вт, 1 x стакан 1000 мл, 1 x карусель 6-местная, 1 x ручка для карусели, 6 x стеклянных разделителей, 1 x поддерживающий штатив с кольцом, 1 x стеклянный холодильник с трубками, (Ш x В x Г) 250 x 600 x 230 мм.
10-0015 FBS 36 Система FibreBag 36-местная, состоит из: 1 x 6-местного нагревателя 2700 Вт, 6 x стаканов 1000 мл, 6 x 6-местных карусели, 1 x ручка для карусели, 36 x стеклянных спейсера, 6 x поддерживающих штативов с кольцом, 6 x стеклянных конденсора с трубками, (Ш x В x Г) 900 x 600 x 230 мм.

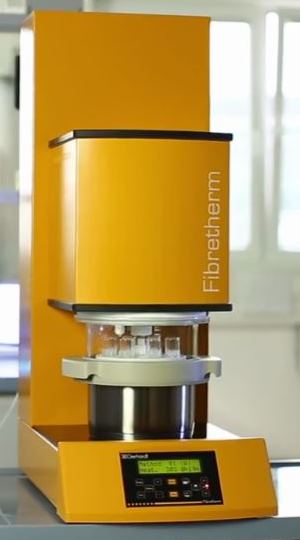

Установки для определения сырой клетчатки Fibretherm

Работающий на разработанном компанией C.Gerhardt методе FibreBag, новый прибор Fibretherm обеспечивает полностью автоматический процесс кипения и фильтрации для определения сырой клетчатки, ADF и NDF. До 12 проб могут разрушаться одновременно.

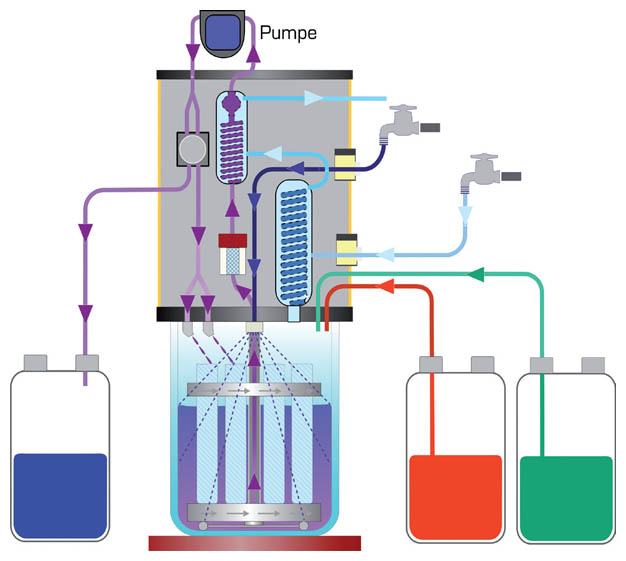

Принцип действия

Весь процесс проводится в закрытой системе, оператор не контактирует с опасными химическими реагентами. Пакеты FibreBag с пробами внутри помещаются в 12-местную карусель. Карусель в свою очередь устанавливается в стеклянный стакан и далее в установку Fibretherm.

Есть возможность выбора из 9 методов, которые свободно задаются. После запуска процесса кипячения пробы нагреваются под контролем, добавление химических реагентов происходит автоматически. При определении сырой клетчатки образцы разлагаются в кислоте, промываются, кипят в щелочи с последующим промыванием, извлекаются и высушиваются.

После кипячения, промывания, и фильтрации остающиеся химические реагенты автоматически сливаются.

Вращение без износа

Круговое движение карусели с пробами происходит за счет рециркуляции растворов для разложения или промывки. Поток реагента достаточен для вращения карусели без двигателя, при одновременном протекании через пробы.

Пробоподготовка с Fibretherm

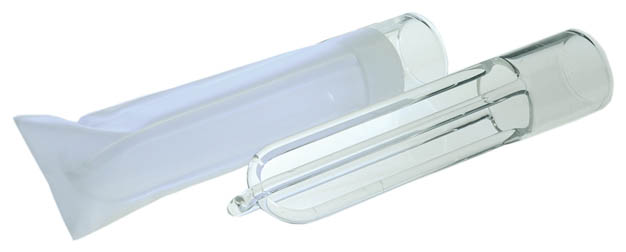

Проба взвешивается в FibreBag. Далее стеклянный спейсер помещается в пакет, для обеспечения хорошего потока реагентов. В карусель с пробами можно поместить до 12 пакетов. Стакан далее помещается на плитку Fibretherm. Анализ запускается - на этом все.

A. Пробоподготовка и взвешивание.

  • 1. Определение сухого остатка вещества: образец высушивается при 105°C в течение 4 часов, затем 30 минут в эксикаторе.
  • 2. Около 1г пробы взвешивается внутри FibreBag.
  • 3. Пакеты FibreBag со стеклянными разделителями помещаются в карусель.
  • 4. Образцы обезжиривают при содержании жира >10%.
  • 5. Краткое высушивание FibreBag в течение 2 минут.

B. Fibretherm - автоматический процесс.

  • 6. Кипение в 350 мл серной кислоты в течение 30 мин., затем удаление кислоты и двухкратное промывание водой.
  • 7. Кипение в 350 мл раствора гидроксида калия в течение 30 мин. (некоторые методы используют NaOH), затем удаление щелочи и двухкратное промывание водой.
  • 8. Извлечение пакетов FibreBag из карусели.

C. Сжигание и взвешивание.

  • 9. Высушивание пакетов FibreBag при 105°C до постоянной массы, затем охлаждение в сушильном шкафу и взвешивание.
  • 10. Подготовка фильтрационного пакета к сжиганию.
  • 11. Сжигание в течение 4 часов при 600°C.
  • 12. Охлаждение в течение 30 минут в сушильном шкафу при 105°C.
  • 13. Охлаждение в эксикаторе следующие 30 минут.
  • 14. Взвешивание остатка после сжигания.
  • 15. Вычисление результатов.

Преимущества установок Fibretherm

Заметное сокращение времени:

  • Одновременная работа с 12 пробами.
  • Быстрая и безошибочная фильтрация.
  • Короткий период нагрева.

Экономия рабочего места и эргономичность:

  • Небольшая поверхность для размещения.
  • Простота в очистке.
  • Безопасная работа.
  • Опция для сохранения до 9 методов.
  • Использование инертных материалов.

Снижении стоимости анализа:

  • Автоматизация процесса.
  • Экономия реагентов, снижение расходов по работе с отходами.
  • Контроль воды на охлаждение и энергии.

Улучшение качества анализа:

  • Постоянные и автоматические условия анализа.
  • Постоянное качество фильтрации пакетов FibreBag.

Большая безопасность в лаборатории:

  • Нет потребности в вытяжном шкафу.
  • Оператор не вдыхает опасные пары химических реагентов.
  • Несколько компонентов в надежной технологии «Gerhardt», такие, как мембранный насос, контроль датчика уровня и датчики температуры.

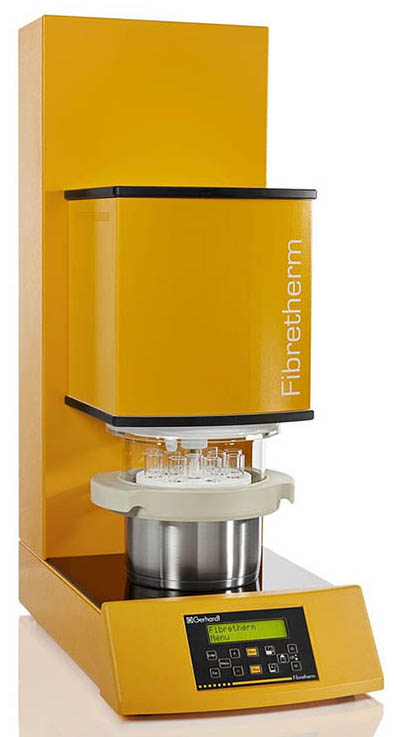

Fibretherm FT 12

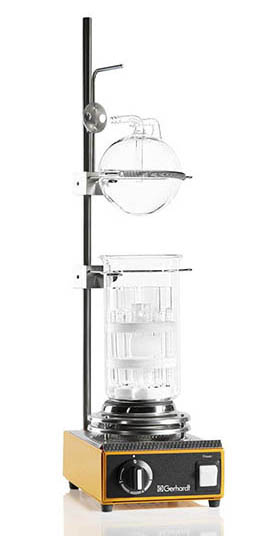

FibreBag FBS 6
