Компактные трубчатые печи Nabertherm
Серия R
Эти компактные настольные трубчатые печи c интегрированными регулировочными устройствоми могут универсально применяться во множестве процессов. Печи стандартно оснащаются рабочей керамической трубой С530 и двумя волокнистыми пробками. Уникальное соотношение цены и возможностей этих печей является крайне убедительным.
R 50/250/13

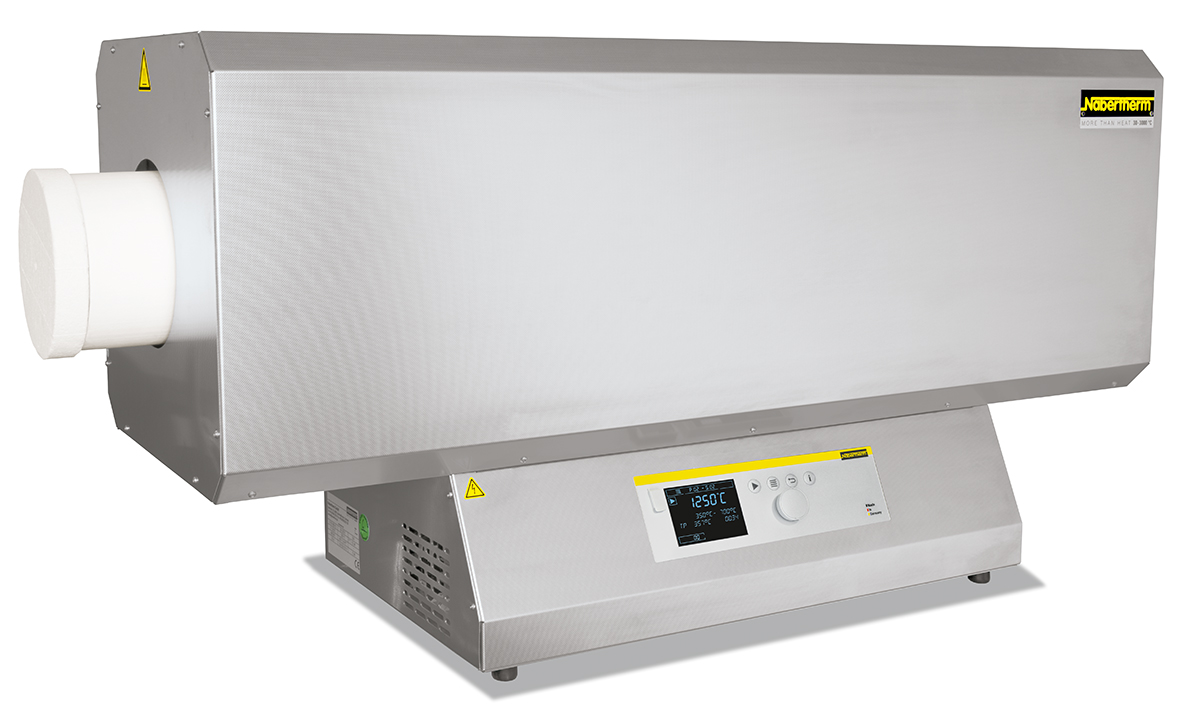

R 170/1000/13
Основные особенности:
- Максимальная температура нагрева 1200 °C или 1300 °C;
- Стандартное исполнение - однозонное;
- Двухстенный корпус из структурных листов из нержавеющей стали;
- Внешний диаметр трубы от 50 мм до 170 мм, обогреваемые длины от 250 мм до 1000 мм;
- Рабочая труба из материала C 530, включая две волокнистые пробки в качестве стандартного оснащения;
- Термопары типа N (для 1200 °C) или типа S (1300 °C);
- Малошумная работа системы нагрева с полупроводниковыми реле;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.
Дополнительное оснащение:
- Регулируемый ограничитель температуры с настраиваемой температурой отключения для термического класса защиты 2 согласно EN 60519-2 в качестве защиты от перегрева для печи и изделий;
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб;
- Пакеты подачи газа для режима защитного газа и вакуумного режима;
- Управление процессом и протоколирование при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления.
Технические характеристики
Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Длина трубы, мм | Мощность, Вт | Подсоединение | |
---|---|---|---|---|---|---|---|---|---|---|
однозонное исполнение | трехзонное исполнение | |||||||||
R 50/250/12 | 1200 | 22 | 434 x 340 x 508 | 50 | 250 | 80 | - | 450 | 1600 | 1-фазное |
R 50/500/12 | 1200 | 34 | 670 x 340 x 508 | 50 | 500 | 170 | 250 | 700 | 2300 | 1-фазное |
R 120/500/12 | 1200 | 44 | 670 x 410 x 578 | 120 | 500 | 170 | 250 | 700 | 6500 | 3-фазное |
R 170/750/12 | 1200 | 74 | 920 x 460 x 628 | 170 | 750 | 250 | 375 | 1070 | 10000 | 3-фазное |
R 170/1000/12 | 1200 | 89 | 1170 x 460 x 628 | 170 | 1000 | 330 | 500 | 1400 | 11500 | 3-фазное |
R 50/250/13 | 1300 | 22 | 434 x 340 x 508 | 50 | 250 | 80 | - | 450 | 1600 | 1-фазное |
R 50/500/13 | 1300 | 34 | 670 x 340 x 508 | 50 | 500 | 170 | 250 | 700 | 2300 | 1-фазное |
R 120/500/13 | 1300 | 44 | 670 x 410 x 578 | 120 | 500 | 170 | 250 | 700 | 6500 | 3-фазное |
R 170/750/13 | 1300 | 74 | 920 x 460 x 628 | 170 | 750 | 250 | 375 | 1070 | 10000 | 3-фазное |
R 170/1000/13 | 1300 | 89 | 1170 x 460 x 628 | 170 | 1000 | 500 | 500 | 1400 | 11500 | 3-фазное |
Серия RD
Печи серии RD привлекают своим непревзойденным соотношением цены и качества, особо компактными наружными размерами и малым весом. В этих универсальных печах установлена рабочая труба, которая одновременно служит в качестве опоры для нагревательной проволоки. Тем самым рабочая труба является составной частью системы печного обогрева, преимущество чего состоит в том, что печи достигают очень высоких скоростей нагревания. Печи поставляются для температуры 1100 °C или 1300 °C. Все модели разработаны для использования в горизонтальном положении. Если заказчику требуется атмосфера защитного газа, в рабочей трубе следует установить еще одну отдельную рабочую трубу, например, из кварцевого стекла.

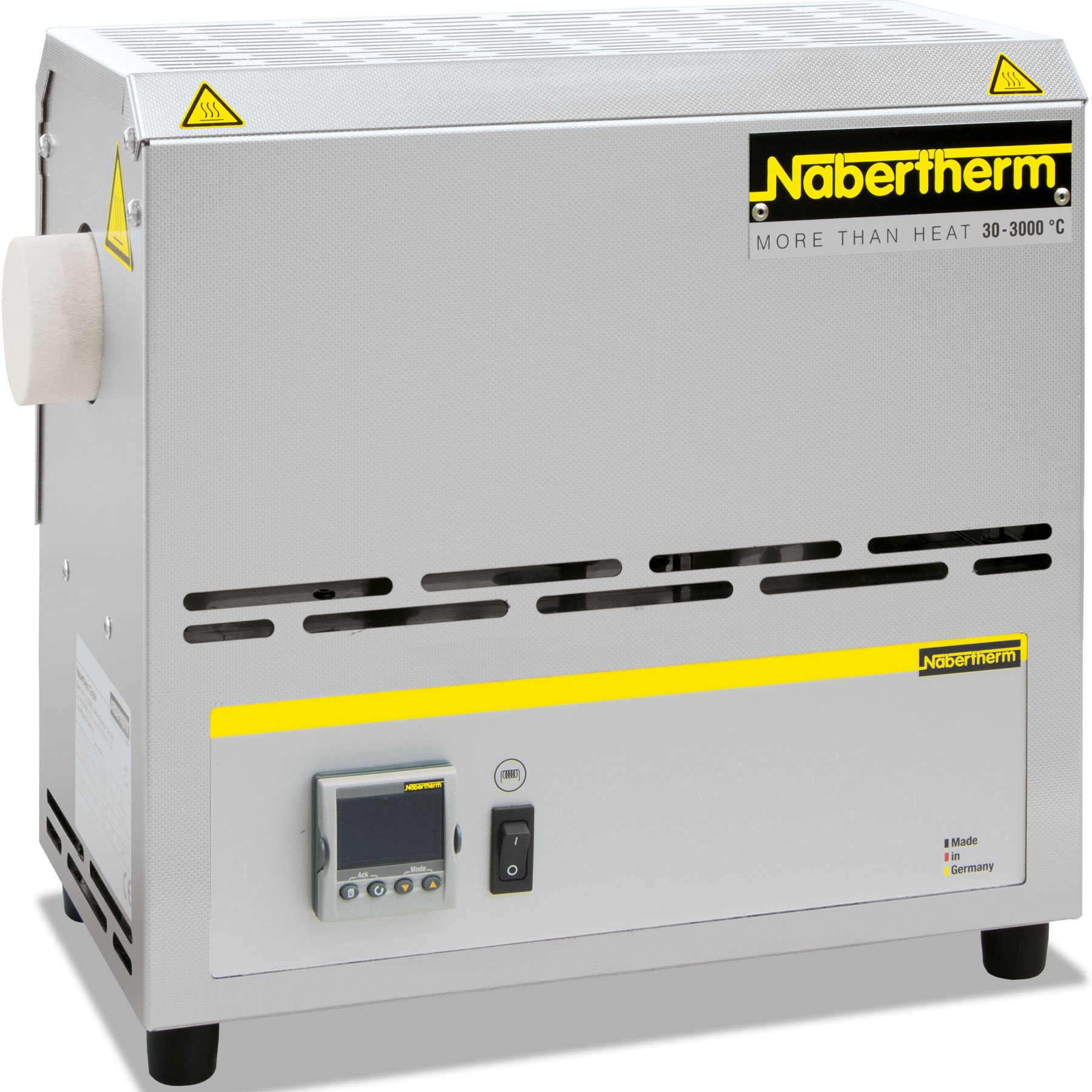

RD 30/200/11
Основные особенности:
- Максимальная температура нагрева 1100 °C и 1300 °C;
- Корпус из структурных листов высококачественной стали;
- Внутренний диаметр трубы 30 мм, длина зоны обогрева 200 мм;
- Рабочая труба из материала C 530, в качестве стандартного оснащения используются две волокнистые заглушки;
- Термоэлемент - термопара типа K (1100 °C) или типа S (1300 °C);
- Система обогрева с низким уровнем шума, использующая полупроводниковые реле;
- Нагревательные провода намотаны прямо на рабочую трубу, что обеспечивает сокращение времени нагревания.
Дополнительное оснащение:
- Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта;
- Пакет подачи газа для работы в среде негорючего защитного или реакционного газа.
Технические характеристики
Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Мощность, Вт | Подсоединение | |
---|---|---|---|---|---|---|---|---|---|
однозонное исполнение | трехзонное исполнение | ||||||||
RD 30/200/11 | 1100 | 12 | 350 x 200 x 350 | 30 | 200 | 65 | - | 1500 | 1-фазное |
RD 30/200/13 | 1300 | 12 | 350 x 200 x 350 | 30 | 200 | 65 | - | 1500 | 1-фазное |
