Раскладные трубчатые печи для горизонтального или вертикального режима до 1300 °C Nabertherm
Эти трубчатые печи можно эксплуатировать в горизонтальном (RSH) или вертикальном (RSV) режиме. Раскладная конструкция обеспечивает простую замену рабочей трубы. Можно с легкостью устанавливать различные рабочие трубы (например, выполненные из различных материалов). Используя разнообразные принадлежности, можно оптимально адаптировать эти трубчатые печи профессионального уровня к вашему технологическому процессу. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде защитного газа либо горючего защитного или реакционного газа, а также в вакууме. Для управления технологическим процессом, помимо удобных стандартных контроллеров, можно использовать современные программируемые логические контроллеры (ПЛК).
RSH 50/500/13

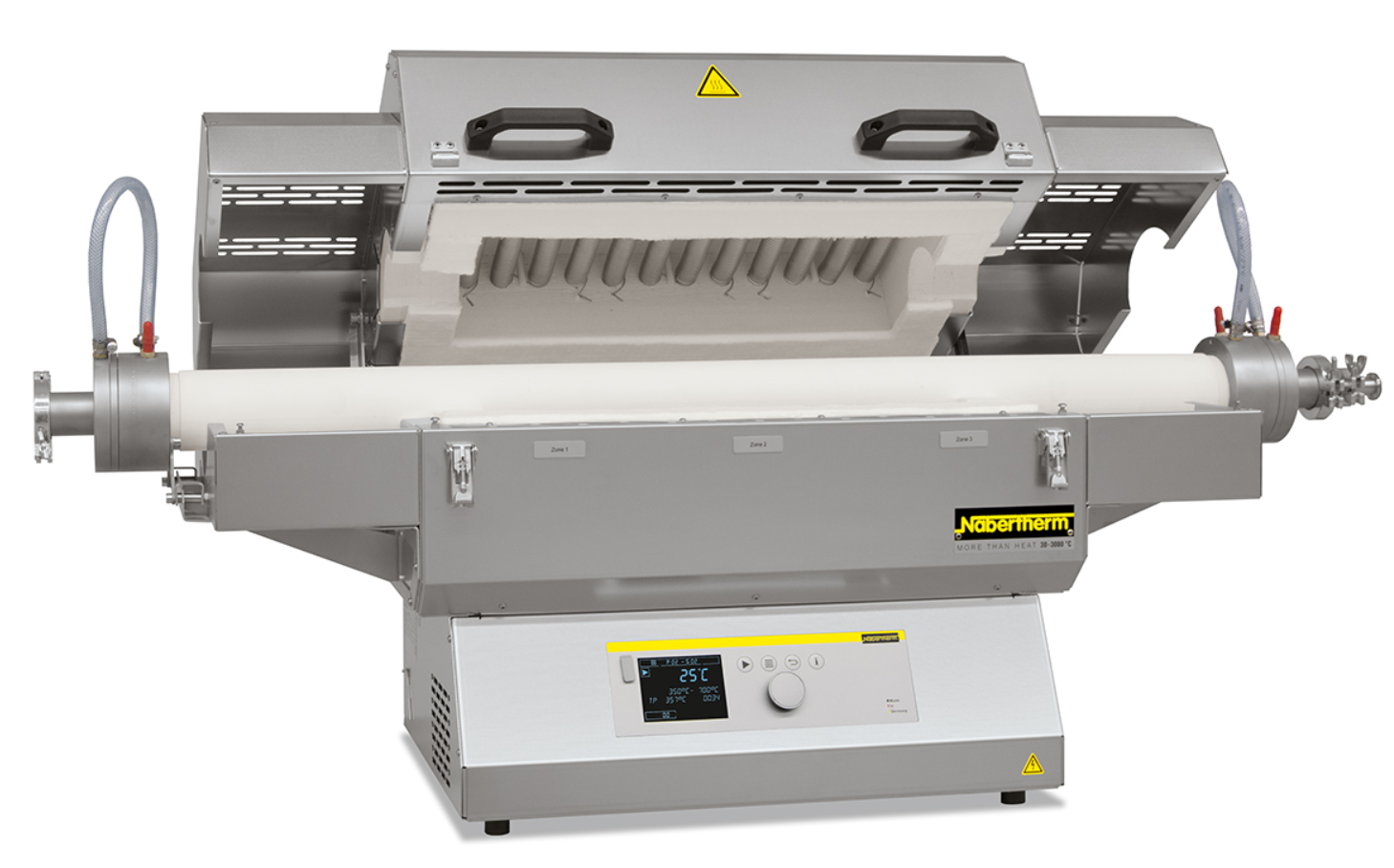

RSH 80/500/13

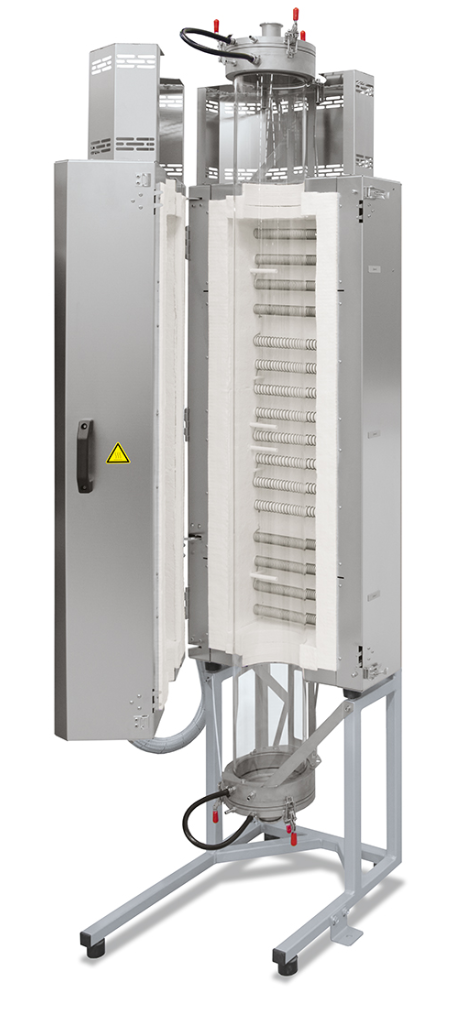

RSV 170/1000/11
Основные особенности:
- Максимальная температура нагрева 1100 °C или 1300 °C;
- Корпус из структурных листов нержавеющей стали;
- Термоэлемент - термопара типа N (1100 °C) или типа S (1300 °C);
- Дополнительная вертикальная опорная рама для вертикального режима эксплуатации (RSV);
- Исполнение в виде раскладной модели для облегчения установки рабочей трубы;
- Рабочая труба из керамики C 530 для работы на воздухе;
- Свободно излучающие нагревательные элементы на несущих трубках;
- RSV: отделенное от печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу;
- RSH: встроенное в печь распределительное устройство с контроллером;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.
Дополнительное оснащение:
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за трубой;
- Индикация температуры в рабочей трубе с дополнительным термоэлементом;
- Различные пакеты подачи газа для работы в среде негорючего или горючего защитного или реакционного газа и в вакууме;
- Трехзонное исполнение для оптимизации равномерности температуры;
- Обратный клапан на выпуске газа для предотвращения попадания воздуха, подсасываемого из-за неплотности;
- Системы охлаждения для ускоренного охлаждения рабочей трубы и садки;
- Опорная рама с интегрированным распределительным устройством с контроллером;
- Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления.
Раскладные трубчатые печи для горизонтального режима до 1300 °C
| Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Длина трубы, мм | Мощность, Вт | Подсоединение | |
|---|---|---|---|---|---|---|---|---|---|---|
| однозонное исполнение | трехзонное исполнение | |||||||||
| RSH 50/250/11 | 1100 | 25 | 420 x 370 x 510 | 50 | 250 | 80 | - | 650 | 1900 | 1-фазное |
| RSH 50/500/11 | 1100 | 36 | 670 x 370 x 510 | 50 | 500 | 170 | 250 | 850 | 3400 | 1-фазное |
| RSH 120/500/11 | 1100 | 46 | 670 x 440 x 580 | 120 | 500 | 170 | 250 | 850 | 6600 | 3-фазное |
| RSH 170/750/11 | 1100 | 76 | 920 x 490 x 630 | 170 | 750 | 250 | 375 | 1100 | 10600 | 3-фазное |
| RSH 170/1000/11 | 1100 | 91 | 1170 x 490 x 630 | 170 | 1000 | 330 | 500 | 1350 | 13700 | 3-фазное |
| RSH 50/250/13 | 1300 | 25 | 420 x 370 x 510 | 50 | 250 | 80 | - | 650 | 1900 | 1-фазное |
| RSH 50/500/13 | 1300 | 36 | 670 x 370 x 510 | 50 | 500 | 170 | 250 | 850 | 3400 | 1-фазное |
| RSH 120/500/13 | 1300 | 46 | 670 x 440 x 580 | 120 | 500 | 170 | 250 | 850 | 6600 | 3-фазное |
| RSH 170/750/13 | 1300 | 76 | 920 x 490 x 630 | 170 | 750 | 250 | 375 | 1100 | 12000 | 3-фазное |
| RSH 170/1000/13 | 1300 | 91 | 1170 x 490 x 630 | 170 | 1000 | 330 | 500 | 1350 | 13700 | 3-фазное |
Раскладные трубчатые печи для вертикального режима до 1300 °C
| Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Длина трубы, мм | Мощность, Вт | Подсоединение | |
|---|---|---|---|---|---|---|---|---|---|---|
| однозонное исполнение | трехзонное исполнение | |||||||||
| RSV 50/250/11 | 1100 | 25 | 545 x 590 x 975 | 50 | 250 | 80 | - | 650 | 1900 | 1-фазное |
| RSV 50/500/11 | 1100 | 36 | 545 x 590 x 1225 | 50 | 500 | 170 | 250 | 850 | 3400 | 3-фазное |
| RSV 120/500/11 | 1100 | 46 | 615 x 590 x 1225 | 120 | 500 | 170 | 250 | 850 | 6600 | 3-фазное |
| RSV 170/750/11 | 1100 | 76 | 665 x 590 x 1475 | 170 | 750 | 250 | 375 | 1100 | 10600 | 3-фазное |
| RSV 170/1000/11 | 1100 | 91 | 665 x 590 x 1725 | 170 | 1000 | 330 | 500 | 1350 | 13700 | 3-фазное |
| RSV 50/250/13 | 1300 | 25 | 545 x 590 x 975 | 50 | 250 | 80 | - | 650 | 1900 | 1-фазное |
| RSV 50/500/13 | 1300 | 36 | 545 x 590 x 1225 | 50 | 500 | 170 | 250 | 650 | 3400 | 3-фазное |
| RSV 120/500/13 | 1300 | 46 | 615 x 590 x 1225 | 120 | 500 | 170 | 250 | 850 | 6600 | 3-фазное |
| RSV 170/750/13 | 1300 | 76 | 665 x 590 x 1475 | 170 | 750 | 250 | 375 | 1100 | 12000 | 3-фазное |
| RSV 170/1000/13 | 1300 | 91 | 665 x 590 x 1725 | 170 | 1000 | 330 | 500 | 1350 | 13700 | 3-фазное |
