Высокотемпературные трубчатые печи до 1500 °C Nabertherm
Эти компактные трубчатые трубы с нагревом стержнями из карбида кремния и встроенным распределительным устройством с контроллером универсально используются для многих процессов. Легко заменяемая рабочая труба, а также возможность установки принадлежностей на печах этой серии позволяют найти им более широкое применение. Высококачественная волокнистая изоляция способствует короткому периоду нагревания и охлаждения, в то время как расположенные параллельно рабочей трубе нагревательные стержни из кремния карбида гарантируют превосходная равномерность температуры. Лучшее соотношение цена/производительность в этой температурной области.

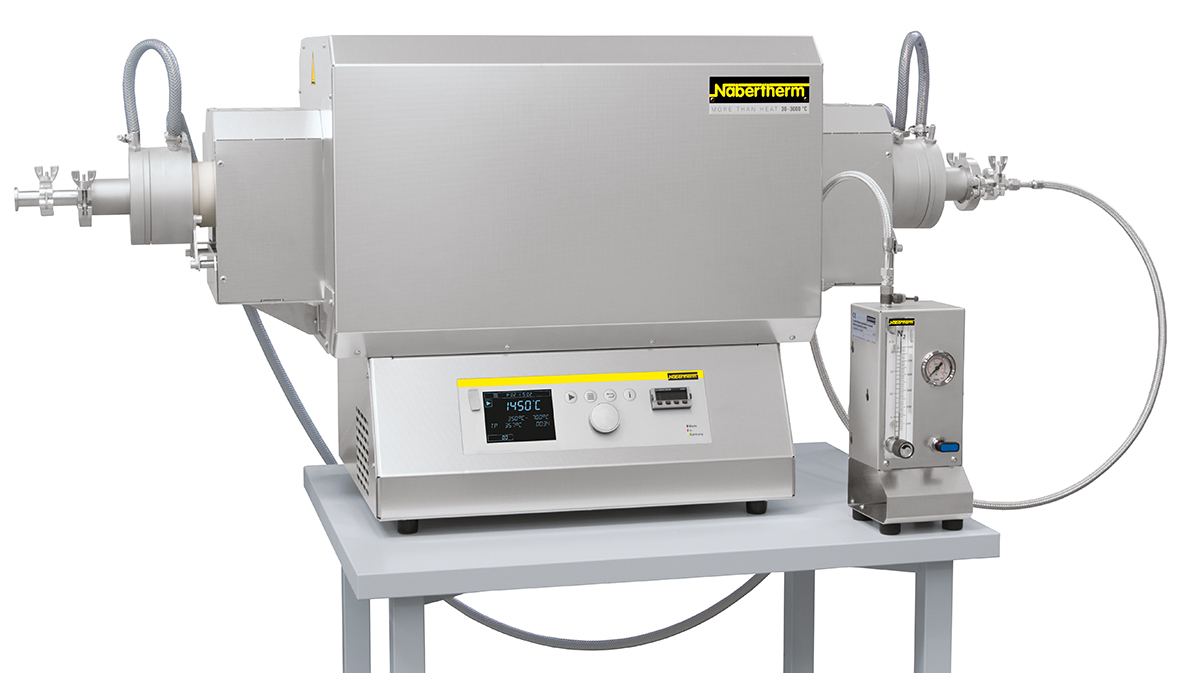

RHTC 80‑230/15
RHTC 80‑450/15
Основные особенности:
- Максимальная температура нагрева 1500 °C;
- Корпус из структурных листов из нержавеющей стали;
- Высококачественная волокнистая изоляция;
- Активное охлаждение поверхности корпуса до низких температур;
- Термоэлемент - термопара типа S;
- Малошумная работа системы нагрева с полупроводниковыми реле;
- Подготовлена для установки рабочих труб с фланцами водяного охлаждения;
- Керамическая труба качества C 799;
- Стандартная рабочая труба;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.
Дополнительное оснащение:
- Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и материала;
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за трубой;
- Волокнистая заглушка;
- Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности;
- Рабочие трубы для работы с фланцами водяного охлаждения;
- Индикация температуры в рабочей трубе с дополнительным термоэлементом;
- Альтернативные пакеты подачи газа для режима защитного газа и вакуумного режима;
- Альтернативная рабочая труба;
- Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления.
Технические характеристики
| Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Длина трубы, мм | Мощность, Вт | Подсоединение |
|---|---|---|---|---|---|---|---|---|---|
| однозонное исполнение | |||||||||
| RHTC 80‑230/15 | 1500 | 50 | 600 x 430 x 580 | 80 | 230 | 80 | 600 | 7300 | 3-фазное |
| RHTC 80‑450/15 | 1500 | 70 | 820 x 430 x 580 | 80 | 450 | 150 | 830 | 11300 | 3-фазное |
| RHTC 80‑710/15 | 1500 | 90 | 1075 x 430 x 580 | 80 | 710 | 235 | 1080 | 13800 | 3-фазное |
