Высокотемпературные трубчатые печи для горизонтального или вертикального режима до 1800 °C Nabertherm
Высокотемпературные трубчатые печи поставляются как в горизонтальном исполнении (тип RHTH), так и в вертикальном (тип RHTV). Высококачественные изоляционные материалы из изготовленных методом вакуумного формования волокнистых плит делают возможным энергосберегающий режим и быстрое время нагрева за счет малой аккумуляции тепла и теплопроводности. Благодаря исполнению с различными пакетами подачи газа можно работать в атмосфере защитного газа, под вакуумом или даже с горючими газами.
RHTV 50/150/17

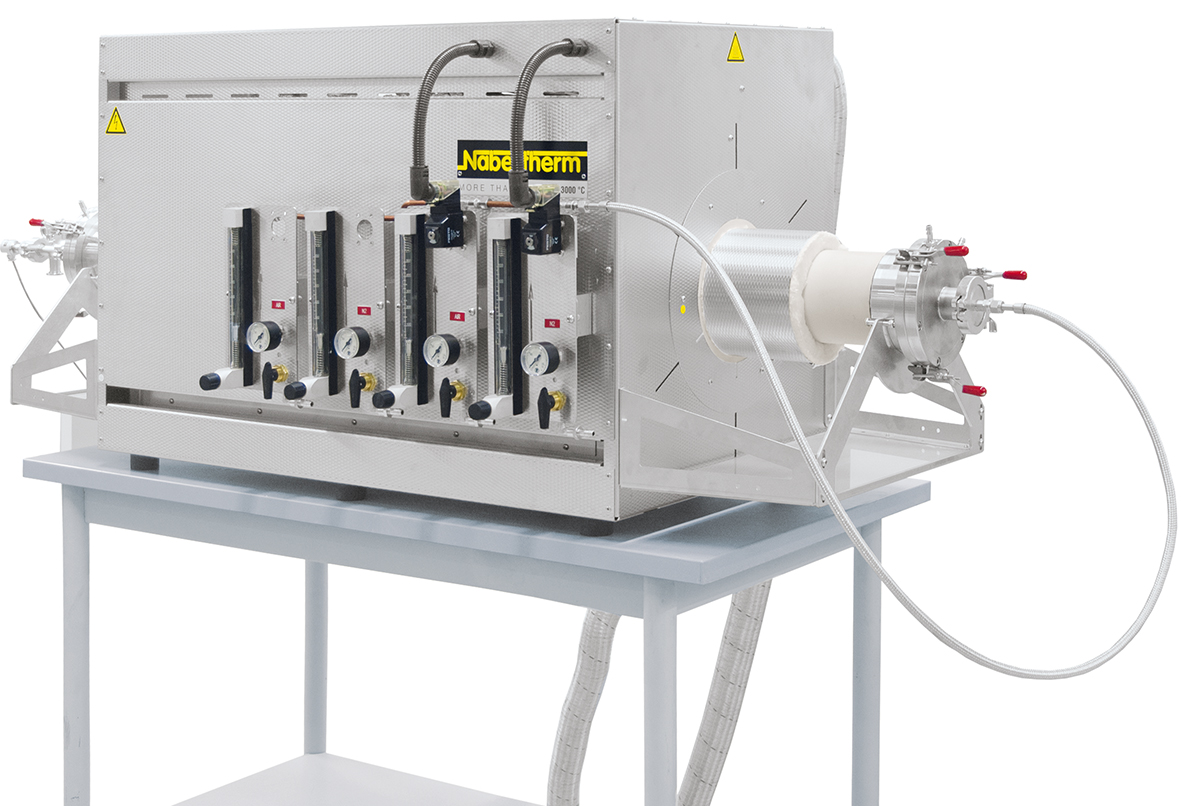

RHTH 120/600/18
Основные особенности:
- Максимальная температура нагрева 1600 °C, 1700 °C и 1800 °C;
- Нагревательные элементы из дисилицида молибдена, размещены в вертикальном положении для простоты замены;
- Изоляция из керамических волокнистых плит, изготовленных методом вакуумного формования;
- Прямоугольный внешний корпус с пазами для охлаждения при естественной конвекции;
- Корпус из структурных листов нержавеющей стали;
- Керамическая рабочая труба из материала C 799 (с волокнистыми пробками для работы на воздухе) входит в объем поставки;
- Термопара типа B;
- Блок мощности с низковольтным трансформатором и тиристорным контроллером;
- Ограничительный регулятор температуры с регулируемой температурой отключения для класса термической защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и продукта, а также с регулируемым максимальным температурным градиентом для защиты трубы;
- Отделенное от печи распределительное устройство с контроллером в отдельном напольном шкафу;
- Стандартная рабочая труба;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.
Дополнительное оснащение:
- Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за трубой;
- Рабочие трубы, адаптированные к требованиям процесса;
- Индикация температуры в рабочей трубе с дополнительным термоэлементом;
- Газонепроницаемые фланцы для работы с защитным газом и вакуумом;
- Ручная или автоматическая система подачи газа;
- Трехзонное исполнение для оптимизации oднородности температуры (только трубчатые печи RHTH);
- Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности;
- Управление процессами и документация при помощи пакета ПО VCD или ПО Nabertherm Control-Center NCC, предназначенного для контроля, документирования и управления.
Высокотемпературные трубчатые печи для горизонтального режима
Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Длина трубы, мм | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|---|---|---|---|
однозонное исполнение | |||||||||
RHTH 50/150/16 | 1600 | 70 | 470 x 480 x 640 | 50 | 150 | 50 | 380 | 5400 | 3-фазное |
RHTH 80/300/16 | 1600 | 90 | 620 x 550 x 640 | 80 | 300 | 100 | 530 | 9000 | 3-фазное |
RHTH 120/600/16 | 1600 | 110 | 920 x 550 x 640 | 120 | 600 | 200 | 830 | 14400 | 3-фазное |
RHTH 50/150/17 | 1700 | 70 | 470 x 480 x 640 | 50 | 150 | 50 | 380 | 5400 | 3-фазное |
RHTH 80/300/17 | 1700 | 90 | 620 x 550 x 640 | 80 | 300 | 100 | 530 | 9000 | 3-фазное |
RHTH 120/600/17 | 1700 | 110 | 920 x 550 x 640 | 120 | 600 | 200 | 830 | 14400 | 3-фазное |
RHTH 50/150/18 | 1800 | 70 | 470 x 480 x 640 | 50 | 150 | 50 | 380 | 5400 | 3-фазное |
RHTH 80/300/18 | 1800 | 90 | 620 x 550 x 640 | 80 | 300 | 100 | 530 | 9000 | 3-фазное |
RHTH 120/600/18 | 1800 | 110 | 920 x 550 x 640 | 120 | 600 | 200 | 830 | 14400 | 3-фазное |
Высокотемпературные трубчатые печи для вертикального режима
Наименование | Нагрев, °C | Вес, кг | Габариты печи, мм | Внешний диаметр трубы, мм | Обогреваемая длина трубы, мм | Длина трубы с постоянной температурой ±5 °K, мм | Длина трубы, мм | Мощность, Вт | Подсоединение |
---|---|---|---|---|---|---|---|---|---|
однозонное исполнение | |||||||||
RHTV 50/150/16 | 1600 | 70 | 500 x 650 x 510 | 50 | 150 | 30 | 380 | 5400 | 3-фазное |
RHTV 80/300/16 | 1600 | 90 | 580 x 650 x 660 | 80 | 300 | 80 | 530 | 10300 | 3-фазное |
RHTV 120/600/16 | 1600 | 110 | 580 x 650 x 960 | 120 | 600 | 270 | 830 | 19000 | 3-фазное |
RHTV 50/150/17 | 1700 | 70 | 500 x 650 x 510 | 50 | 150 | 30 | 380 | 5400 | 3-фазное |
RHTV 80/300/17 | 1700 | 90 | 580 x 650 x 660 | 80 | 300 | 80 | 530 | 10300 | 3-фазное |
RHTV 120/600/17 | 1700 | 110 | 580 x 650 x 960 | 120 | 600 | 270 | 830 | 19000 | 3-фазное |
RHTV 50/150/18 | 1800 | 70 | 500 x 650 x 510 | 50 | 150 | 30 | 380 | 5400 | 3-фазное |
RHTV 80/300/18 | 1800 | 90 | 580 x 650 x 660 | 80 | 300 | 80 | 530 | 10300 | 3-фазное |
RHTV 120/600/18 | 1800 | 110 | 580 x 650 x 960 | 120 | 600 | 270 | 830 | 19000 | 3-фазное |
