Аббе рефрактометры
Рефрактометры Аббе - это лабораторные оптические приборы для измерения коэффициента преломления различных образцов. По сравнению с другими моделями, рефрактометры Аббе могут измерять как жидкости, так и твердые образцы, например из стекла, пластиков, минеральных пород и др. Действие этих моделей основано на измерении угла полного внутреннего отражения, в случае непрозрачной среды или предельного угла преломления на плоской границе раздела прозрачных сред (исследуемой и известной) при распространении света из среды с меньшим показателем преломления в среду с большим показателем.
DR-A1
Модель DR-A1 имеет цифровой дисплей, на который выводятся измеренные значения показателя преломления, Brix и температуры. Может передавать данные на персональный компьютер или принтер. Имеет более яркое поле зрения, что делает его более подходящим для измерения негомогенных и/или темных образцов. Может комплектоваться внешней водяной баней - циркулятором. А также оснащен функцией автоматической температурной компенсации (5....50°C).

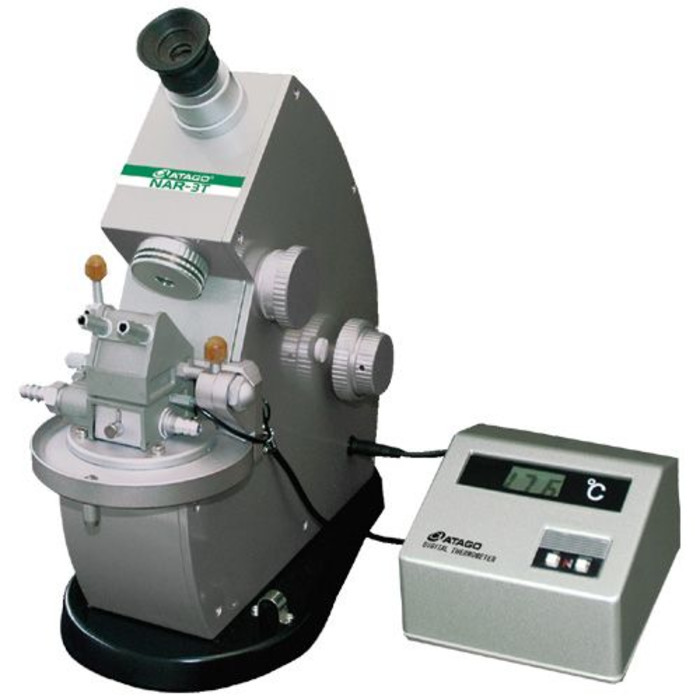

NAR-3T
Модель NAR-3T – самый точный рефрактометр среди Abbe-рефрактометров ATAGO. Может комплектоваться внешней водяной баней - циркулятором.
NAR-1T Liquid
Модель NAR-1T Liquid предназначена для измерения показателя преломления жидких сред. Является самой простой и дешёвой моделью Abbe-рефрактометра ATAGO. Может комплектоваться внешней водяной баней - циркулятором.
NAR-1T Solid
Модель NAR-1T Solid предназначена для измерения показателя преломления как жидких, так и твердых образцов, таких как пленки или стекло. Может комплектоваться внешней водяной баней - циркулятором.
NAR-1T LO
Модель NAR-1T LO предназначена для измерения образцов с очень низким показателем преломления. Может комплектоваться внешней водяной баней - циркулятором.

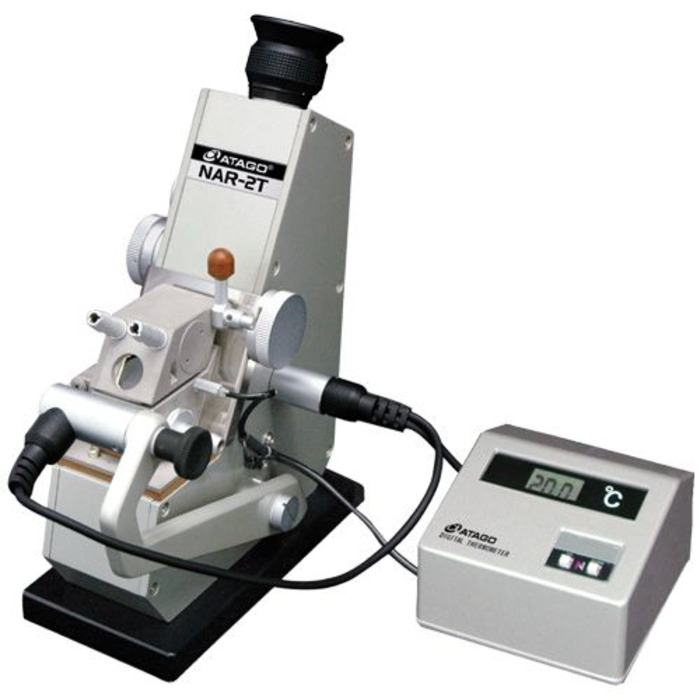

NAR-2T
Модель NAR-2T разработана для измерения высокотемпературных образцов (5-120ºС). Может комплектоваться внешней водяной баней - циркулятором.
NAR-2T LO
Модель NAR-2T LO предназначена для измерения высокотемпературных образцов с очень низким показателем преломления. Может комплектоваться внешней водяной баней - циркулятором.
NAR-2T HI
Модель NAR-2T HI предназначена для измерения высокотемпературных образцов с высоким показателем преломления. Может комплектоваться внешней водяной баней - циркулятором.
NAR-2T UH
Модель NAR-2T UH предназначена для измерения высокотемпературных образцов с очень высоким показателем преломления. Может комплектоваться внешней водяной баней - циркулятором.

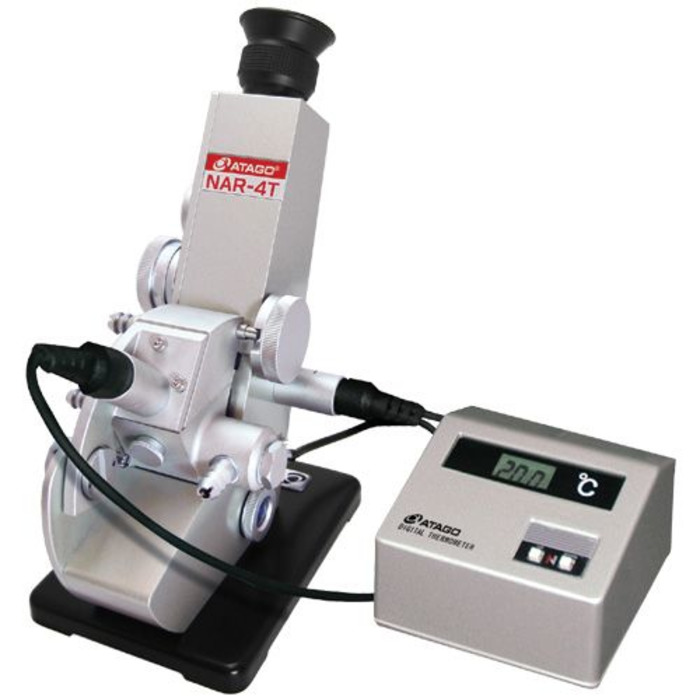

NAR-4T
Модель NAR-4T специально разработана для образцов с высоким показателем преломления, таких как полимерные плёнки. Может комплектоваться внешней водяной баней - циркулятором.
Общие параметры
- GLP/GMP - Отвечает стандартам GMP/GLP. IQ/OQ/SOP документация.
- Питание - AC 110-240 В, 50-60 Гц
Технические характеристики
| Модель | Артикул | Диапазон измерения | Точность | Рабочая температура | Размеры и вес |
|---|---|---|---|---|---|
| DR-A1 | 1311 | nD:1.3000....1.7100, Brix: 0.0....100.0% | nD: ± 0.0002, Brix: ± 0.1% | 5....40°C | 13*29*31 см, 6.0 кг - прибор
10.5*17.5*4 см, 0.7 кг - адаптер переменного тока |
| NAR-1T Liquid | 1211 | nD:1.3000....1.7000, Brix: 0.0....95.0% | nD: ± 0.0002, Brix: ± 0.1% | 5....50°C | 13*18*23 см, 2.5 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-1T Solid | 1212 | nD:1.3000....1.7000, Brix: 0.0....95.0% | nD: ± 0.0002, Brix: ± 0.1% | 5....50°C | 13*18*23 см, 2.5 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-1T LO | 1217 | nD:1.1500....1.4800 | nD: ± 0.0002 | 5....50°C | 13*18*23 см, 2.5 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-2T | 1220 | nD:1.3000....1.7000, Brix: 0.0....95.0% | nD: ± 0.0002, Brix: ± 0.1% | 5....120°C | 12*20*25 см, 5.8 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-2T LO | 1227 | nD:1.1500....1.4800 | nD: ± 0.0002 | 5....120°C | 12*20*25 см, 5.8 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-2T HI | 1228 | nD:1.4700....1.8700 | nD: ± 0.0002 | 5....120°C | 12*20*25 см, 5.8 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-2T UH | 1229 | nD:1.7000....2.0800 | nD: ± 0.0002 | 5....120°C | 12*20*25 см, 5.8 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-3T | 1230 | nD:1.30000....1.71000, Brix: 0.00....95.00% | nD: ± 0.0001, Brix: ± 0.05% | 5....50°C | 12*31*34 см, 9.0 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
| NAR-4T | 1240 | nD:1.4700....1.8700 | nD: ± 0.0002 | 5....50°C | 13*18*23 см, 2.5 кг - прибор
10*11*7 см, 0.5 кг - блок термометра |
Многоволновые Аббе рефрактометры

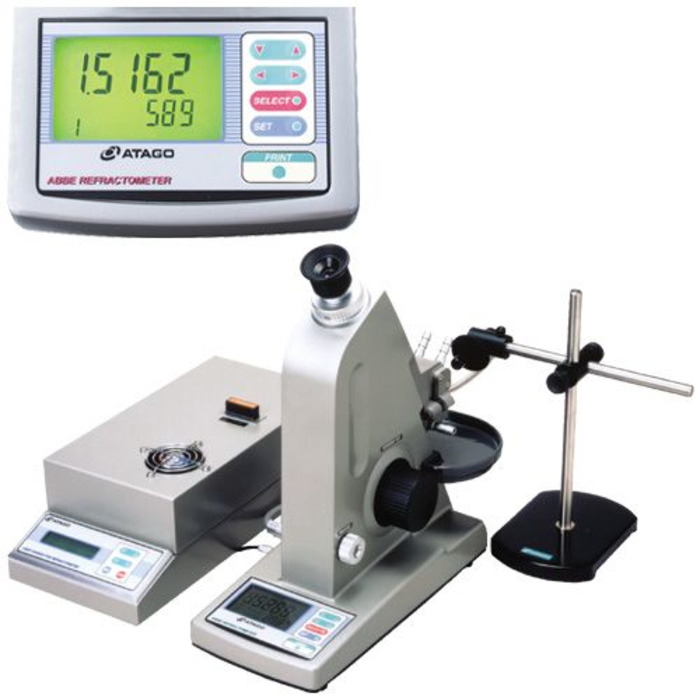

DR-M2. Многоволновой Аббе рефрактометр
С помощью многоволновых Аббе рефрактометров можно измерять как жидкие, так и твёрдые вещества при различной длине волны, используя специальные интерференционные фильтры. С их помощью могут быть измерены коэффициент преломления или число Аббе при различных длинах волн в диапазоне от 450 нм до 1100 нм. При этом полученные значения будут отображаться на цифровом дисплее. А измерения возможно проводить как в в отражённом, так и проходящем свете. Для измерения в диапазоне 681....1100 нм необходим инфракрасный окуляр RE-9119.
DR-M4. Многоволновой Аббе рефрактометр
Модель "М4" позволяет измерять образцы с более высоким показателем преломления.
Опции
- Просветленное стекло для измерения пленок - Кат № RE-6191
- Цифровой принтер DP-63 (Термопринтер) - Кат № 3135
- Интерференционный фильтр 589 нм - Кат № RE-3520
- Интерференционный фильтр 486 нм - Кат № RE-RE-3521
- Интерференционный фильтр 656 нм - Кат № RE-3522
- Интерференционный фильтр 546 нм - Кат № RE-3523
- Интерференционный фильтр 480 нм - Кат № RE-3524
- Интерференционный фильтр 644 нм - Кат № RE-3525
- Интерференционный фильтр для единичной длины волны из диапазона от 450 до 539 нм - Кат № RE-3526_450
- Интерференционный фильтр для единичной длины волны из диапазона от 540 до 680 нм - Кат № RE-3526_540
- Интерференционный фильтр для единичной длины волны из диапазона от 681 до 799 нм - Кат № RE-3526_681
- Интерференционный фильтр для единичной длины волны из диапазона от 800 до 1100 нм - Кат № RE-3526_800
- Инфракрасный окуляр - Кат № RE-9119
- Поляризационный окуляр - для измерения двойной рефракции - Кат № RE-1146
DR-M2/1550. Многоволновой Аббе рефрактометр
С помощью многоволновых Аббе рефрактометров можно измерять как жидкие, так и твёрдые вещества при различной длине волны, используя специальные интерференционные фильтры. С их помощью могут быть измерены коэффициент преломления или число Аббе при различных длинах волн в диапазоне от 450 нм до 1550 нм. При этом полученные значения будут отображаться на цифровом дисплее. А измерения возможно проводить как в в отражённом, так и проходящем свете. Для измерения в диапазоне 681....1550 нм необходим инфракрасный окуляр RE-9119.

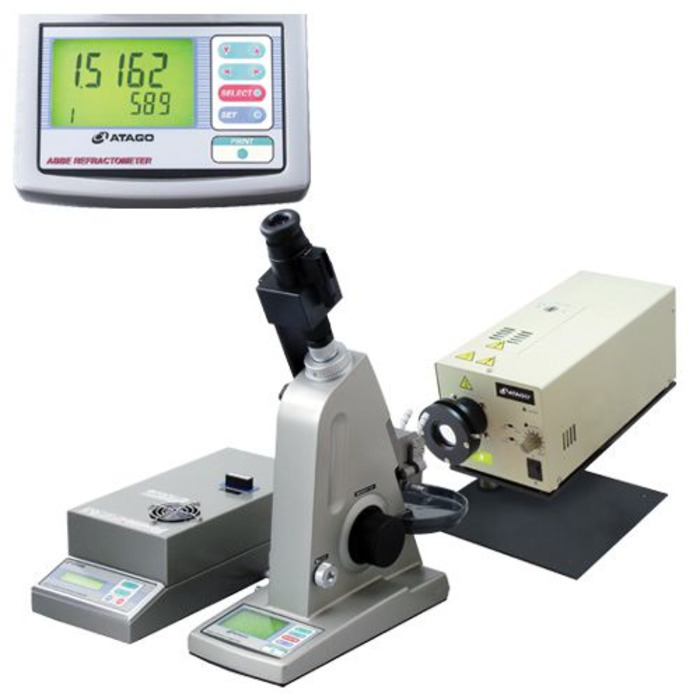

DR-M4/1550. Многоволновой Аббе рефрактометр
Многоволновой Аббе рефрактометр с расширенным диапазоном длин волн. С помощью многоволновых Аббе рефрактометров можно измерять как жидкие, так и твердые вещества при различной длине волны, используя сменные фильтры. Коэффициент преломления или число Аббе может быть измерено при длине волны от 450 нм до 1550 нм, при этом измеренные ачения будут отображаться на цифровом дисплее. Измерения возможно проводить как в в отраженном так и проходящем свете. В комплект входит инфракрасный окуляр для длинн волн 681–1550 нм и монохроматический источник света. Модель "М4" позволяет измерять образцы с более высоким показателем преломления.
Опции
- Просветленное стекло для измерения пленок - Кат № RE-6191
- Цифровой принтер DP-63 (Термопринтер) - Кат № 3135
- Интерференционный фильтр 589 нм - Кат № RE-3520
- Интерференционный фильтр 486 нм - Кат № RE-RE-3521
- Интерференционный фильтр 656 нм - Кат № RE-3522
- Интерференционный фильтр 546 нм - Кат № RE-3523
- Интерференционный фильтр 480 нм - Кат № RE-3524
- Интерференционный фильтр 644 нм - Кат № RE-3525
- Интерференционный фильтр для единичной длины волны из диапазона от 450 до 539 нм - Кат № RE-3526_450
- Интерференционный фильтр для единичной длины волны из диапазона от 540 до 680 нм - Кат № RE-3526_540
- Интерференционный фильтр для единичной длины волны из диапазона от 681 до 799 нм - Кат № RE-3526_681
- Интерференционный фильтр для единичной длины волны из диапазона от 800 до 1100 нм - Кат № RE-3526_800
- Рамка для интерференционного фильтра 589 нм - Кат № RE-16511
- Рамка для интерференционного фильтра 486 нм - Кат № RE-16512
- Рамка для интерференционного фильтра 656 нм - Кат № RE-16513
- Рамка для интерференционного фильтра 546 нм - Кат № RE-16514
- Рамка для интерференционного фильтра 480 нм - Кат № RE-16515
- Рамка для интерференционного фильтра 644 нм - Кат № RE-16516
- Инфракрасный окуляр - Кат № RE-9119
- Поляризационный окуляр - для измерения двойной рефракции - Кат № RE-1146
Технические характеристики
| Модель | DR-M2 | DR-M4 | DR-M2/1550 | DR-M4/1550 |
|---|---|---|---|---|
| Артикул | 1410 | 1414 | 1412 | 1415 |
| GLP/GMP | Отвечает стандартам GMP/GLP. IQ/OQ/SOP документация. | |||
| Диапазон измерения | Показатель преломления 1.3278....1.7379 (при 450 нм)
Показатель преломления 1.3000....1.7100 (при 589 нм) Показатель преломления 1.2912....1.7011 (при 680 нм) Показатель преломления 1.2743....1.6840 (при 1100 нм) |
Показатель преломления 1.5219....1.9220 (при 450 нм)
Показатель преломления 1.4700....1.8700 (при 589 нм) Показатель преломления 1.4545....1.8544 (при 680 нм) Показатель преломления 1.4260....1.8259 (при 1100 нм) |
Показатель преломления 1.3278....1.7379 (при 450 нм)
Показатель преломления 1.3000....1.7100 (при 589 нм) Показатель преломления 1.2912....1.7011 (при 680 нм) Показатель преломления 1.2743....1.6840 (при 1100 нм) Показатель преломления 1.2662....1.6759 (при 1550 нм) |
Показатель преломления 1.5219 до 1.9155 (при 450 нм)
Показатель преломления 1.4700 до 1.8700 (при 589 нм) Показатель преломления 1.4561 до 1.8544 (при 680 нм) Показатель преломления 1.4310 до 1.8259 (при 1100 нм) Показатель преломления 1.4215 до 1.8136 (при 1550 нм) |
| Точность | Показатель преломления : ±0.0002 | |||
| (при использовании опытного образца от 500 до 650нм) | (при использовании опытного образца 589 нм) | |||
| Минимальная индикация | Показатель преломления : 0.0001
Число Аббе : 0.1 |
|||
| Размеры и вес | 13×29×31cm, 6.0кг (рефрактометр) | |||
| 15×33×11cm, 3.2кг (Источник света) | 15×33×11cm, 3.2кг (Источник питания) | |||
| Питание | AC 110-240 В, 50-60 Гц | |||
| Диапазон измерения t°C | 5 до 50°C | |||
60-C5. Циркуляционная баня
Водяная баня с внешней циркуляцией 60-С5 обеспечивает постоянную температуру в ёмкости для воды при помощи термомодуля. Температура может быть установлена в диапазоне 10-60°С. Используется совместно с приборами, которым необходим внешний температурный контроль. Вода помещается в ёмкость циркуляционной бани один раз и нуждается в редкой периодической замене. Водяная баня 60-C5 является усовершенствованной версией 60-C4. Водяной бак увеличен в объёме до 1,3 литров, разрешение температуры до 0,1°С, а также уменьшены размеры и вес самой бани.
Технические характеристики
| Модель | |
|---|---|
| Артикул | 1923 |
| Разрешение | ±0.1°C |
| Размеры и вес | 20.4×33.6×28.9 см, 9.0 кг (Главная часть) |
| Питание | 100–240B, 50/60Гц, 430ВА |
| Вместимость емкости | 1.3л |
| Диапазон устанавливаемых t°C | 10....60°C (вода) |
| Точность постоянной температуры | ±0.2°C |
| Температурный контроль | Метод PID контроля при использовании термомодуля |
