Системы экстракции Soxtherm

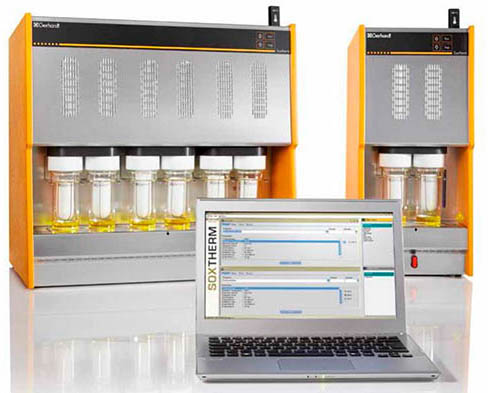

Инновационная система быстрой экстракции SOXTHERM фирмы Gerhardt обладает самой высокой производительностью среди других аналогичных систем, доступных на рынке. Этот быстрый, универсальный и легко модернизирующийся блок обеспечивает наилучшие результаты анализа. С помощью SOXTHERM вы можете обрабатывать до 24 различных образцов одновременно. Устройство работает полностью автоматически и не требует постоянного контроля оператора. Достаточно вставить экстракционный стакан и запустить программу. Программное обеспечение установки контролирует и регистрирует всю обработанные данные. Это огромное преимущество: процессы экстракции в лаборатории прозрачны, задокументированы и могут отслеживатся в любое время. В настоящее время SOXTHERM является самой высокоэффективной лабораторной экстракционной системой в мире.

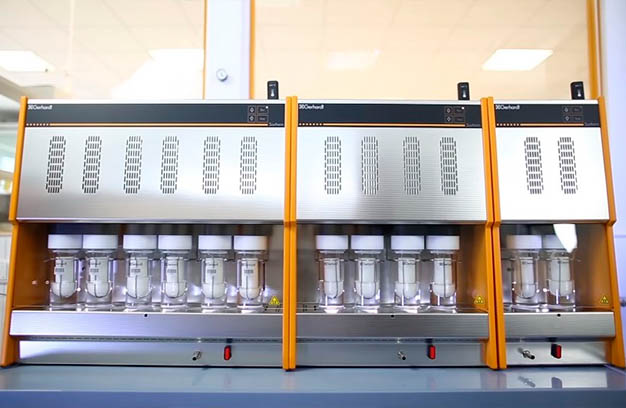

Система быстрой экстракции SOXTHERM выпускается в трех вариантах исполнения с 2, 4 или 6 точками нагрева. Модели могут использоваться вместе в любой нужной комбинации. Одновременно можно управлять и контролировать до четырех установок с 24 образцами (это максимальное количество образцов при подключении установок по 6 нагревательных мест).

Все этапы процесса, запрограммированные пользователем, можно сохранять, изменять и воспроизводить в любое время. Также в памяти устройства сохраняется последняя использованная программа, и при необходимости её повтора запускается нажатием клавиши Run.

Технические характеристики системы экстракции Soxtherm

Техническая характеристика SOX 2-place SOX 4-place SOX 6-place Multistat
Расход воды на охлаждение, л/мин 3 3 3 -
Давление воды на охлаждение, бар 0,3 - 5 0,3 - 5 0,3 - 5 -
Номинальное напряжение, В 230 230 230 230
Частота, Гц 50/60 50/60 50/60 50/60
Номинальная мощность, Вт 400 800 1200 6
Вес, кг 28 36,5 43 2,5
Размеры (ШxГxВ), мм 250 x 410 x 580 405 x 410 x 580 565 x 410 x 580 180 х 260 х 125
Максимальная температура, °C 300 300 300 -

Информация для заказа

Артикул Тип Описание
13-0005 SOX412 SOXTHERM® 2-place, версия макро*, 230 В
13-0004 SOX402 SOXTHERM® 2-place, версия микро**, 230 В
13-0007 SOX414 SOXTHERM® 4-place, версия макро, 230 В
13-0006 SOX404 SOXTHERM® 4-place, версия микро, 230 В
13-0009 SOX416 SOXTHERM® 6-place, версия макро, 230 В
13-0008 SOX406 SOXTHERM® 6-place, версия микро, 230 В
13-0011 MS Блок управления MULTISTAT, 230 В
13-0012 SXPC Программное обеспечение для управления. CD с ПО, адаптер GerBus и программный ключ

* Версия макро оборудована экстракционными стаканами объемом от 50 до 150 мл, подходящими для стандартных образцов.
** Версия микро оборудована экстракционными стаканами объемом от 50 до 100 мл, подходящими для небольших проб (экономит растворитель).

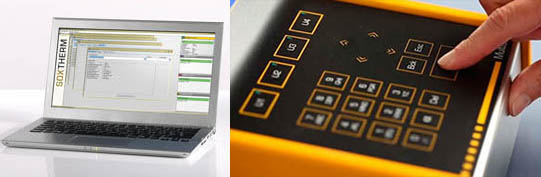

Управление

Установки для экстракции SOXTHERM фирмы Gerhardt просты и надежны в использовании. Управлять ими можно двумя способами: с помощью компьютера с программным обеспечением SOXTHERM® Manager или внешнего блока управления MULTISTAT.

SOXTHERM Manager

  • Программное обеспечение контролирует все параметры реакции и работу устройства, в случае необходимости выдает сообщения о неисправностях и автоматически останавливает работу прибора.
  • Высокопроизводительная диагностика и документирование.
  • Для каждого модуля SOXTHERM можно открыть отдельное программное окно с данными (обзор функций, процессы).
  • Функция диагностики обеспечивает оптимизированную последовательность экстракции.
  • Также можно посмотреть другую информацию, например руководство по эксплуатации, время начала работы, имя оператора, общее время работы и т.д.

MULTISTAT

  • В блоке можно запрограммировать и сохранить до 20 различных методов экстракции.
  • Также можно задать точное время отложенного начала работы установки.
  • Компактная конструкция блока управления не займёт много места в лаборатории.

Экономичность и скорость

Система C. Gerhardt SOXTHERM - быстрая, экономичная и эффективная. Процесс пятиступенчатой экстракции, разработанный К. Герхадтом, в четыре раза быстрее, чем стандарно используемый метод Сокслета. Особенностью разработанного процесса является то, что используемый растворитель можно полностью восстановить и повторно использовать несколько раз. А использование небольших экстракционных стаканов дополнительно снижает необходимое его количество. Сниженный расход воды для охлаждения также является признаком экономичности установки (также можно подключить внешний рециркуляционный кулер).

Высокий уровень безопасности

Безопасность в лаборатории имеет первостепенное значение. Устройства SOXTHERM® работают полностью автоматически и контролируются программным обеспечением, поэтому соответствуют самым строгим требованиям безопасности при работе с растворителями.

  • Отдельные разъемы для подключения предельных температур (135°C, 200°C и 300°C) и запрограммированная максимальная температура обеспечивают двойную безопасность. Если, несмотря на это, температура превышается, процесс экстракции автоматически прекращается.
  • Центральные параметры безопасности, такие как температура, сжатый воздух, охлаждение и уровни наполнения резервуаров с растворителем контролируются автоматически.
  • Экстракцион стаканы автоматически поднимаются с нагревательного стержня в конце процесса, чтобы предотвратить выгорание.
  • Надежное переднее стекло защищает оператора от контакта с горячими поверхностями и растворителями. Окно панели закрывается и открывается автоматически в начале и конце программы.
  • Все движущиеся части контролируются пневматическими механизмами. Все детали герметично экранируются из паров растворителя.

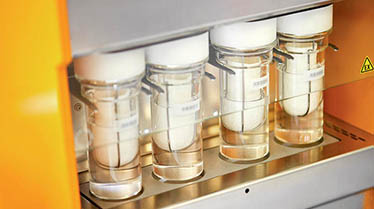

  • Подсветка стеклянных экстракционных стаканов обеспечивает непрерывное наблюдение за процессом.

Экстракционные стаканы освещаются во время экстракции, это обеспечивает превосходную визуальную проверку процесса.

Универсальность

SOXTHERM® - универсальная система быстрой экстракции. Она используется во многих областях анализа в лабораториях по всему миру. Основными областями применения являются определение жира пищевых продуктов и кормов, а также пробоподготовка образцов для дальнейшего анализа. Также системы экстракции SOXTHERM® подходят для использования любых растворителей.

Определение жира. Примеры областей применения:

  • Молочные продукты
  • Зерновые продукты
  • Мясная продукция
  • Шоколад и какао продукты
  • Масло и семена
  • Фрукты
  • Жир в кормах
  • Липиды в яйцах и яичных продуктах
  • Диетические продукты

Пробоподготовка. Примеры областей применения:

  • Минеральные масла в горных породах
  • Масла и смазки по методу EPA 9071A
  • Пестициды
  • Фенолы (полихлорированные дифенилы)
  • PCB
  • Диоксины
  • Пластификаторы и добавки в пластмассах и резине
  • Красители текстильных волокон
  • Взрывчатые вещества
  • Покрытия для удобрений
  • PAH (ПАУ - полициклические ароматические углеводороды)
  • EOX (экстрагируемые органические галогеновые соединения согласно EPA-метод 3541)

Принцип действия системы для экстракции Soxtherm

Процесс экстракции проводится в 5 программируемых стадий, что гарантирует полную экстракцию образцов. Запатентованный процесс полностью автоматический, специально предназначен для определения жира и анализа полученного остатка.

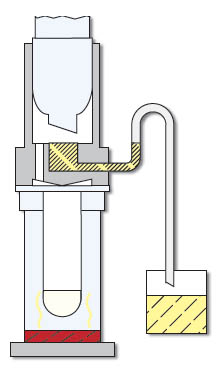

Стадия 1

Образец погружается в кипящий растворитель и экстрагируемый материал выходит из пробы.

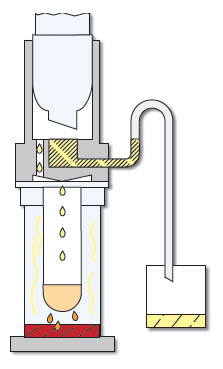

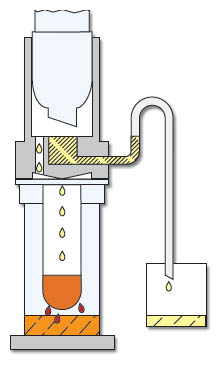

Стадии 2 и 3

Уровень растворителя понижается ниже экстракционной вставки. Избыток растворителя собирается в канистре для восстановления растворителя сзади прибора.

Материал экстрагируется с помощью конденсированного растворителя и собирается в растворителе, под экстракционным стаканом.

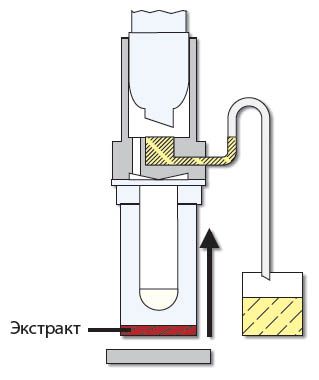

Стадии 4 и 5

Основное количество растворителя дистиллируется в канистру для хранения для дальнейшего восстановления.

Материал экстрагируется с помощью конденсированного растворителя и собирается в растворителе, под экстракционным стаканом.

По завершении пятой стадии экстракции установка автоматически отключается.
