Системы дистилляции Vapodest

Компания "Gerhardt" представляет обновленную линейку установок для дистилляции с водяным паром VAPODEST®. Более удобные, мощные и надежные. Усовершенствованная линейка установок VAPODEST® стала новой вехой в анализе по методу Кьельдаля.

В настоящее время VAPODEST® является самой современной и мощной системой анализа азота по методу Кьельдаля. VAPODEST® также идеально подходит для паровой дистилляции летучих кислот, двуокиси серы, летучих азотистых соединений (TVB-N), аммония, формальдегида, фенола, спирта, вицинальных дикетонов или цианистого водорода.

Системы VAPODEST® отличаются большим эксплуатационным ресурсом. Насосы контролируют добавление реагентов с максимальной точностью. Давление пара регулируется от 10 до 100%. Уникальная программируемая функция "мягкого запуска" обеспечивает контролируемые реакции. Результаты анализа, полученные с помощью установки VAPODEST®, не только соответствуют, но и превосходят требования официальных международных стандартов, таких как EN/ISO, AOAC, EPA, ASTM, GAFTA.

Модельный ряд установок Vapodest

Vapodest 200

Базовая модель серии. Конфигурация системы позволяет проводить добавление щёлочи в автоматическом режиме, а также программировать мощность парогенератора, время реакции и время дистилляции.

Vapodest 300

В установке реализована весьма важная функция удаления остатков пробы из реакционного сосуда в емкость для отходов после окончания дистилляции. Время сброса отходов программируется. Кроме того, Vapodest 300 оснащена дополнительным насосом для автоматического разбавления пробы водой.

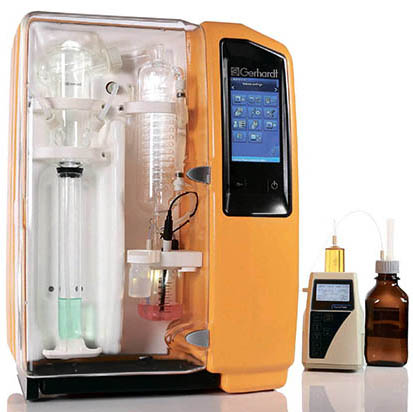

Vapodest 400 и Vapodest 450

Данные модели позволяют проводить полностью программируемый процесс дистилляции. Добавлена функция заполнения приемного сосуда борной кислотой. Кроме того, установка Vapodest 450 может поставляться с подключенным внешним титратором. После окончания процесса дистилляции автоматически запустится титрование до конечной точки, а на дисплее отразится количество раствора, пошедшего на титрование и значение рН. Таким образом на Vapodest 450 выполняются 2 и 3 этапы анализа по Кьельдалю.

Vapodest 50s/50s carousel

Полностью автоматическая система дистилляции со встроенным блоком титрования и управлением посредством персонального компьютера. Программирование, контроль, обработка данных, вычисление результата и документирование выполняются с помощью программного обеспечения Vapodest Manager. Дополнительный интерфейс для подключения весов позволяет быстро вводить в прибор информацию о первоначальной массе пробы. Модель Vapodest 50s carousel поставляется с автоматическим пробоотборником и "каруселью" с экстракционными пробирками количеством 20, 16 и 12 шт.

Технические характеристики

Характеристика VAP 200 VAP 300 VAP 400 VAP 450 VAP 50s/50s carousel
Время дистилляции, мин. 2-4 2-4 2-4 2-4 2-4
Степень восстановления, % > 99,5 > 99,5 > 99,5 > 99,5 > 99,5
Воспроизводимость, % ± 1 ± 1 ± 1 ± 1 ± 1
Предел обнаружения азота, мг 0,1 0,1 0,1 0,1 0,1
Расход охлаждающей воды, л/мин. 2/5/7 2/5/7 2/5/7 2/5/7 ок. 5
Давление охлаждающей воды, бар 0,5 - 6 0,5 - 6 0,5 - 6 0,5 - 6 0,5 - 6
Напряжение, В 230 230 230 230 230
Частота тока, Гц 50/60 50/60 50/60 50/60 50/60
Мощность, Вт 2200 2200 2200 2200 1600/1830
Вес, кг 35 37 38 38 37/198
Размеры (ШxГxВ), мм 527x390x697 527x390x697 527x390x697 527x390x697 440x340x690/1010х670х1655

Сравненительные характеристики систем дистилляции Vapodest

Характеристика VAP 200 VAP 300 VAP 400 VAP 450 VAP 50s/ 50s carousel
Парогенератор с регулируемой мощностью + + + + +
Автоматическое разбавление пробы водой + + + +
Автоматическое заполнение приемного сосуда борной кислотой + + +
Автоматическое добавление реагента (щелочи) + + + + +
Программирование времени реакции + + + + +
Программирование времени дистилляции + + + + +
Авто удаление остатков пробы + + + +
Спящий режим + + + + +
Оптическая и звуковая сигнализация + + + + +
Предустановленные методы + + + + +
Методы пользователя + + + + +
Возможность подключения датчиков уровня + + + + +
Внешний титратор +
Встроенный блок титрования +
Подключение внешних устройств + + + + +
Подключение автоматического податчика проб (автосэмплера) +

Комплектация систем дистилляции Vapodest

Характеристика VAP 200 VAP 300 VAP 400 VAP 450 VAP 50s/ 50s carousel
Комплект шлангов для подключения + + + + +
Пробирка KTG 250 + + + + +
Буферные растворы рН 4 и рН 7 + +
Раствор электролита KCl + +
рН-электрод +
Внешний автоматический титратор с рН-электродом +

Многолетний опыт анализа Кьельдаля

C. Gerhardt специализируется на разработке и производстве аналитических систем для определения азота / белка по методу Кьельдаля. Опыт превоклассных экспертов и новейшие технологии объединяются в новый уникальный ассортимент установок паровой дистилляции VAPODEST®.

В 1883 году Йохан Кьельдаль впервые представил собственный аналитический метод для определения азота в органических веществах. Всего через год Карл Герхардт начал строительство и продажу оборудования для разложения и дистилляции с использованием этого метода. С тех пор прошло более 130 лет, мы постоянно совершенствуем автоматизацию и стандартизацию процессов разложения и анализа. Нам удалось сделать результаты анализа сопоставимыми и в значительной степени независимыми от внешних факторов. И мы всегда следим за безопасностью пользователей.

Благодаря многолетнему тесному сотрудничеству с нашими клиентами в очень широком спектре областей применения, компания Герхардт обладает обширными опытными данными. Они собраны и сформированы в виде практических руководств о том, как максимально использовать наши системы анализа.

Безопасность в лаборатории

Дистилляция начинается только при условии, что реакционный сосуд установлен корректно и защитная дверца закрыта. Для удобства наблюдения за процессом есть функция подсветки стеклянных компонентов. Все параметры дистилляции контролируются в непрерывном режиме, при сбое программы процесс немедленно останавливается. Парогенератор оснащен функциями контроля давления и защиты от перегрева.

  • Прозрачная защитная дверца. Обеспечивает защиту от брызг и позволяет наблюдать процесс дистилляции.
  • Защитные функции. Дистилляция начинается только при условии что пробирка установлена корректно и защитная дверца закрыта.
  • Функции мониторинга. При малейшем сбое анализ немедленно останавливается.
  • Автоматический паровой генератор. Контроль давления и защита от перегрева парового генератора гарантируют абсолютную защиту.

Требования ISO 17025

Лаборатории, аккредитованные в соответствии с DIN EN ISO / IEC ISO 17025, должны отвечать строгим требованиям: необходимо обеспечивать прозрачную обработку данных, полноту этих данных и отслеживаемость результатов измерений. В установках VAPODEST® управление процессами происходит в соответствии со всеми требованиями ISO 17025. Программное обеспечение ISOdoc-CREATOR, разработанное C. Gerhardt, преобразует данные, импортированные из устройства, в документы, которые четко отображают всю информацию, требуемую стандартом ISO 17025, относительно данных устройства, данных метода и выборочных данных.

Простое и удобное использование

VAPODEST® использует современную навигационную схему управления, разработанную так, чтобы напоминать планшетный ПК или смартфон. Данные вводятся с помощью сенсорной навигации пальцем, стилусом или даже лабораторными перчатками - через полноцветный 7-дюймовый TFT-дисплей. Также можно вводить данные привычным способом - с помощью мыши и клавиатуры. Дисплей обеспечивает удобное и понятное управление аппаратом. Диаграмма состояния на дисплее предоставляет информацию о ходе анализа.

Также легко осуществим визуальный контроль: прозрачная защитная дверь обеспечивает прекрасный обзор процесса во всех деталях.

Управление через сенсорный дисплей

Приборы просты в применении. Все стадии анализа, программирование, а также сообщения об ошибках легко считыватся на дисплее прибора. Слив и добавление химических реагентов можно программировать или выполнять вручную с помощью сенсорного управления.

Работа от ПК - Vapodest Manager

Модели приборов Vapodest 50s и Vapodest 50s carousel управляются персональным компьютером с помощью ПО Vapodest Manager. Программное обеспечение предлагает всестороннюю документацию процесса, функцию мониторинга, и соответствует требованиям сертифицированной лаборатории.

Автоматизация

Серия VAPODEST® доступна в разной степени автоматизации. От простой интеллектуальной версии VAPODEST® 200 для небольших объемов образцов до полностью автоматизированной системы VAPODEST® 50s Carousel с интегрированным титрованием и автоматическим пробоотборником для высокой пропускной способности пробы. Отличительная особенность VAPODEST® заключается в том, что все модели совместимы с широким ассортиментом пробирок и резервуаров для образцов.

Область применения систем дистилляции Vapodest

Определение белка:

  • Зерновые продукты
  • Яйца и яичные продукты
  • Молоко и молочные продукты
  • Мясо и мясные продукты
  • Сырье для пивной отрасли
  • Табак
  • Корма для животных
  • Крахмал

Определение азота:

  • Почва (удобрения)
  • Вода
  • Субстраты
  • Целлюлоза
  • Шлам
  • Бумага
  • Нефть
  • Сталь
  • Уголь

Дистилляция с водяным паром:

  • Фенол
  • Спирт
  • Общее содержание цианидов
  • Определение аммония
  • Консерванты
  • Диоксид серы
  • Летучие азотистые основания консервантов
  • Натуральный каучук

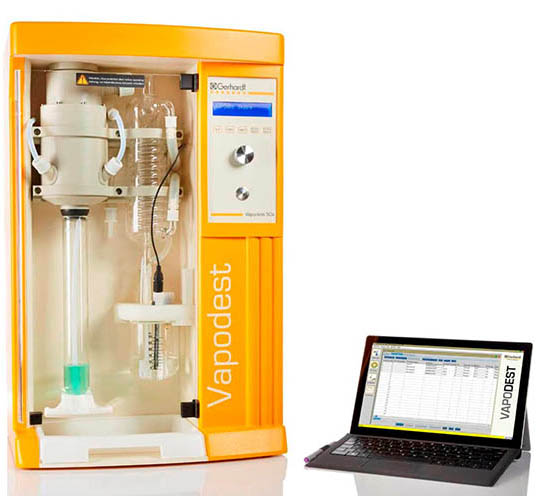

Vapodest 50s и Vapodest 50s carousel

Полностью автоматизированная система дистилляции Vapodest 50s с интегрированным титровальным блоком и управлением через Vapodest Manager сочетает в себе точность и удобство. Конструкция обеспечивает идеальные условия для дистилляции. Все операции программы можно отслеживать как визуально, так и на дисплее. Система контролируется, данные обрабатываются, а методы создаются с помощью удобного программного обеспечения управления Vapodest Manager. Это также обеспечивает всестороннюю и легкую интеграцию в систему LIMS.

Рутинные операции стали проще. Vapodest 50s - ваш незаменимый помощник в ежедневных анализах. Любое количество программ может быть задано заранее, а затем запущено для разных образцов. По завершении анализа все результаты сразу же рассчитываются, отображаются и, при необходимости, могут быть распечатаны. Все данные анализа могут быть сохранены в базе данных для целей мониторинга и документирования и распечатаны. Также данные могут быть импортированы и экспортированы для дальнейшей обработки в программе электронных таблиц.

Все системы имеют автоматическую генерацию пара с регулировкой его подачи, поэтому их можно настроить на все распространенные процессы дистилляции. Режим ожидания экономит энергию во время перерывов в работе, а анализ, при этом, может быть запущен мгновенно. Сам процесс дистилляции занимает всего 2-4 минуты.

Титрование

Интегрированный титровальный блок, разработанный Gerhardt, проводит анализ с помощью потенциометрического автоматического распознавания конечных точек с использованием pH-комбинированного электрода. Раствор для титрования дозируется с помощью высокоточного износостойкого калибруемого керамического насоса.

  • Стабильная калибруемая скорость потока
  • Практически неограниченный срок службы
  • Интерактивное титрование для более быстрого анализа
  • Измерение pH для максимальной точности
  • Сохранение настроек калибровки
  • Не требуется индикатор или ph-регулировка борной кислоты

Эксплуатация установки с помощью Vapodest Manager

Vapodest 50s работает через ПК с помощью программы управления Vapodest Manager. Программное обеспечение осуществляет управление установками с поддержкой обширной документации и различными функциями управления.

  • Настройки системы - выбор языка, калибровка насоса, калибровка pH, титрование, статистика устройства и др.
  • Программирование - определение всех соответствующих параметров для контроля дистилляции / титрования и ввод данных образца. Серия, состоящая из 20 образцов, может включать в себя различные типы проб.
  • Процесс - все этапы анализа отслеживаются в режиме реального времени. По завершении - все результаты отображаются немедленно.
  • Экспорт данных - все соответствующие данные, касающиеся образцов, результатов и методов, могут быть экспортированы в один файл. Есть возможность экспорта необработанных данных автоматически - после каждого анализа, например, в формате LIMS.
  • Администрирование - защита паролем и различные уровни пользователей для обеспечения безопасности данных.

Дистанционная диагностика

Наши покупатели могут воспользоваться диагностикой удалённо. Где бы не находился прибор, сервисные инженеры могут обеспечить сервис, мониторинг и контроль прибора через интернет.

Автоматический пробоотборник

Для лабораторий с повышенными требованиями мы предлагаем полностью автоматическую систему дистилляции Vapodest 50s carousel с автоматическим пробоотборником объемом до 20 проб.

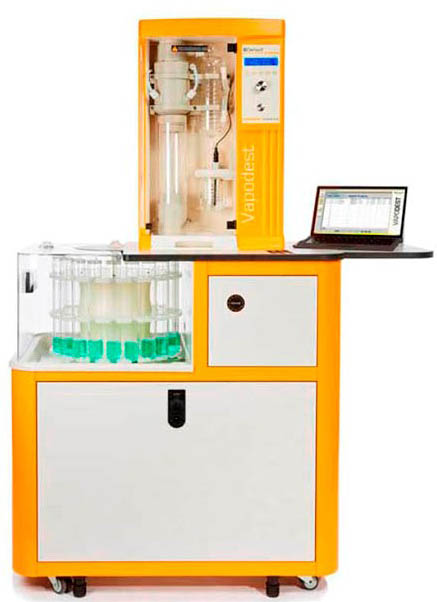

Vapodest 50s carousel - система дистилляции с автозабором

Эта модель представляет собой установку для самых сложных лабораторных требований: дистилляционная система с автоматизированной подачей проб для полностью автоматизированного анализа. Пробирки для проб из карусели поступают непосредственно в прибор для дальнейшей обработки. Эта надежная система, основанная на пневматическом приводе, обеспечивает очень надежную работу. Кроме того, все функции проверяются системой диагностики ошибок. Также для дополнительной защиты оператора карусель с пробирками закрыта прозрачным защитным кожухом.

Типы каруселей:

  • 20 пробирок объёмом 250 мл
  • 16 пробирок объёмом 400 мл
  • 12 пробирок объёмом 800 мл

Информация для заказа

Артикул Наименование Описание
12-0040 VAP 50s Vapodest 50, комплект: Vapodest Manager, кабель для подключения к ПК , пробирка для разложения, буферный раствор, раствор KCL, шланги, сетевой кабель, pH-электрод.
12-0050 VAP 50s C Vapodest 50s Carousel, прибор в комплекте с каруселью для 20 x 250 мл пробирок.
12-0051 VAP 50s C Vapodest 50s Carousel, прибор в комплекте с каруселью для 16 x 400 мл пробирок.
12-0052 VAP 50s C Vapodest 50s Carousel, прибор в комплекте с каруселью для 12 x 800 мл пробирок.
